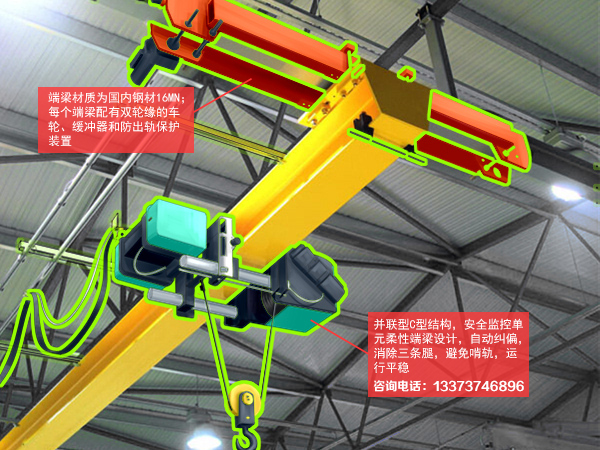

單梁行車電動葫蘆安裝、檢查與試車
本文相關關鍵詞: 單梁|行車|電動|葫蘆|安裝|、|檢查|與|試車|單梁行車以電動葫蘆作為起升機構,在安裝時一定要按步驟來,安裝完成要進行檢查與試車。小編為大家簡單介紹下電動葫蘆的安裝、檢查與試車。

安裝
1. 安裝前的檢查與準備
1.1 電動葫蘆運到安裝地點后, 依照裝箱單驗收, 并仔細檢查在運輸過程中有無損壞或丟失零部件情況:
1.2 清除運行機構車輪踏面上的油污或防銹油漆;
1.3 了解安裝現場,準備安裝設施。
2. 安裝
2.1 懸掛小車式電動葫蘆的安裝
電動葫蘆運行軌道是工字鋼,車輪踏面為圓錐形,軌道型號必須在推薦使用范圍內,否則不能安裝,安裝前請仔細核對。
運行軌道是H型鋼時,車輪踏面為圓柱形,安裝前請仔細核對,安裝時,將運行機構墻板之間的聯接螺栓的鎖緊螺母松開,就可以將電動葫蘆的左右墻板分開。將適當數量的調整片裝入墻板車輪內側的聯接螺栓上,左右數量相等,保證輪緣與軌道翼緣之間有3-5mm的間隙,多余調整片置于墻板外側,然后將懸掛小車式電動葫蘆安裝在軌道上,擰緊螺母。其擰緊程度以工字鋼或H型鋼兩側車輪組不向外傾斜為標準。
懸掛小車式電動葫蘆因采用四塊墻板結構,為保證四個車輪同時著地,須在安裝時擺動墻板,確保四個車輪同時著地,擰緊螺母。其擰緊程度以工字鋼或H 型鋼兩側車輪組不向外傾斜為標準,同時敲入墻板轉銷,擰緊鎖緊螺母。
2.2 電氣安裝
電氣接線人員必須持電工作業證操作,在保證斷開電源的情況下,根據電動葫蘆的使用情況,或針對葫蘆的配套情況,進行外部接線。
2.3 安裝注意事項
a )為保證電動葫蘆運行至軌道兩端時不脫軌或防止碰撞破壞機體,應在軌道兩端設置彈性緩沖器;
b )電動葫蘆安裝時,應檢查固定鋼絲繩用的塞塊有否松動。
c )軌道或其連接的構架上應設置接地線,接地線可用φ4~φ5mm的裸銅線或截面不小于25mm2的金屬導線。
d )電氣裝置所有電力回路,控制回路的對地電阻不得小于每伏工作電壓10000Ω。
三、檢查與試車
1. 查各聯軸器部位是否聯接牢固,裝配是否符合要求,電源是否符合規定,電路是否正確,制動器、凸輪限位開關是否靈敏可靠,導繩器排繩是否順利,運行機構是否跑偏,車輪踏面與軌道是否接觸良好等。一旦發現問題要及時糾正。
2. 試車
2.1 空載試車
2.1.1 用手按下相應按鈕,檢查各機構動作是否與按鈕裝置上標定的符號相一致,確定正確后,再連續各做兩個循環。
2.1.2 將吊鉤升降到極限位置,察看限位器是否可靠。
2.1.3 電動按鈕,目測電機軸向竄動量,應在1~2mm范圍之內。經空載試驗后,無異常,即可進行動載試驗。檢查有無異常現象。
2.2 動載試車
額定電壓下,以1.25 倍額定載荷進行動載試驗,試驗周期為30S:升6S,停9S,降6S,停9S,如此進行15個周期,試驗后目測各部位有無異常現象,無異常則合格。
2.3 電機制動器調整
電機制動器應調整至能使重物在空中懸空制動,在額定載荷下降制動時,下滑量S≤V升/100mm,其中V升表示額定載荷起升速度( m/min)。
